Chương 5-Bài 5. Tạo bảng (table) có Quan hệ Tự thân (self foreign key) - Sử dụng HeidiSQL
Tác giả: Dương Nguyễn Phú Cường	Ngày đăng: Hồi xưa đó	Lượt xem: 529

Quan hệ Tự thân (Self reference)

Thường dùng để mô tả các mối quan hệ Ràng buộc Phân cấp / Phụ thuộc / Trực thuộc giữa 1 Thực thể đến 1 Thực thể Cha của nó. Một số ví dụ thường gặp:

Ví dụ: Ta có Mô hình Phân cấp giữa các Phòng ban trong Sơ đồ Tổ chức của công ty NenTang như sau:

1 Phòng ban có thể có một hoặc nhiều Phòng trực thuộc nó (tức là có thể có một hoặc nhiều Phòng Con)
1 Phòng ban có thể có một Phòng ban (Cha) dùng để Quản lý nó.

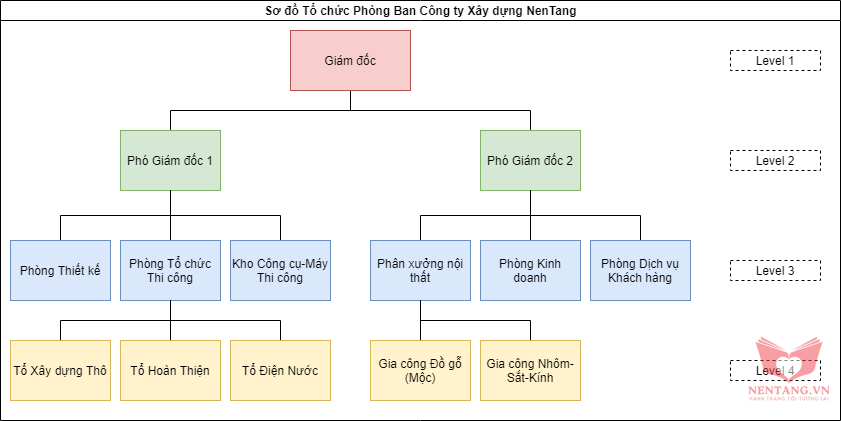

Mô hình Sơ đồ phân cấp cụ thể như sau:

Dựa theo Mô hình Sơ đồ Tổ chức Phòng ban của Công ty NenTang như trên, chúng ta có thể xác định Cấp (Level) như sau:

Sau khi xác định Cấp (Level), chúng ta có thể vẽ sơ đồ ER sử dụng mối Quan hệ Tự thân (self reference) như sau:

Lưu ý:

Cột (column) dùng để chứa ID Cha (Parent ID) phải được cho phép nhập liệu rỗng (Allow NULL).
Dữ liệu phải được Nhập theo Thứ tự Cấp (Level), tức là:
- Nhập liệu các dòng Level 1 trước -> sau đó đến nhập liệu các dòng Level 2 -> Level 3 -> ...
Các dòng (records) có Level 1 trong table phong_ban sẽ là nút Gốc (Root node), sẽ có dữ liệu của cột pb_quan_ly_id = null
